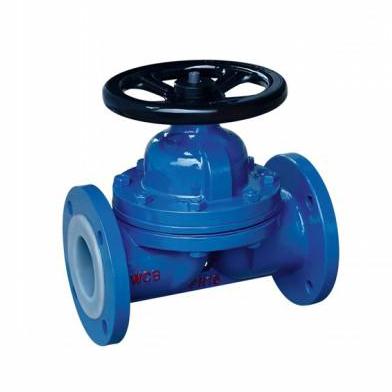

G41J堰式襯膠隔膜閥
產品介紹
G41J堰式襯膠隔膜閥，G41J-10,G41J-6型號襯膠閥門是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流等功能。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等流體的流動。
G41J襯膠隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。
設計標準GB12239
結構長度JB1688/GB12221
法蘭標準JB78
GB4216
檢驗試驗GB/T13927
驅動方式手動、電動、氣動、常閉型、常開型
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)0.61.01.6
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
測試：
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
結構特點：
隔膜閥是一種特殊形式的截止閥：
1.彈性密封的開閉件，確保沒有內漏；
2.流線型的流道，使得壓力損失小；
3.沒有填料函，因此沒有外漏；
4.閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5.隔膜可更換，維護費用低；
6.襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
|
